國產PLC—Haiwell（海為）PLC在車載MBR水處理系統中的應用

2013-12-12 13:30:03 haiwell 972

作者：海為PLC體驗者王工

1 MBR工藝簡介

1.1 MBR含義

MBR為膜生物反應器（Membrane Bio-Reactor）的簡稱,是一種將膜分離技術與生物技術有機結合的新型水處理技術，它利用膜分離設備將生化反應池中的活性污泥和大分子有機物截留住，省掉二沉池。膜-生物反應器工藝通過膜的分離技術大大強化了生物反應器的功能，使活性污泥濃度大大提高，其水力停留時間（HRT）和污泥停留時間（SRT）可以分別控制。

在傳統的污水生物處理技術中，泥水分離是在二沉池中靠重力作用完成的，其分離效率依賴于活性污泥的沉降性能，沉降性越好，泥水分離效率越高。而污泥的沉降性取決于曝氣池的運行狀況，改善污泥沉降性必須嚴格控制曝氣池的操作條件，這限制了該方法的適用范圍。由于二沉池固液分離的要求，曝氣池的污泥不能維持較高濃度，一般在 1.5~3.5g/L 左右，從而限制了生化反應速率。水力停留時間（ HRT ）與污泥齡（ SRT ）相互依賴，提高容積負荷與降低污泥負荷往往形成矛盾。系統在運行過程中還產生了大量的剩余污泥，其處置費用占污水處理廠運行費用的 25% ～ 40% 。傳統活性污泥處理系統還容易出現污泥膨脹現象，出水中含有懸浮固體，出水水質惡化。

MBR 工藝通過將分離工程中的膜分離技術與傳統廢水生物處理技術有機結合，不僅省去了二沉池的建設，而且大大提高了固液分離效率，并且由于曝氣池中活性污泥濃度的增大和污泥中特效菌 ( 特別是優勢菌群 ) 的出現，提高了生化反應速率。同時，通過降低 F/M 比減少剩余污泥產生量（甚至為零），從而基本解決了傳統活性污泥法存在的許多突出問題。

1.2優勢

1、高效的固液分離，出水水質優質穩定。

2、剩余污泥產量少占地面積小。

3、無需二沉池，工藝設備集中。

4、可去除氨氮及難降解有機物。

5、克服了傳統活性污泥法易發生污泥膨脹的弊端。

1.3發展前瞻

1.現有城市污水處理廠的更新升級

2.無排水管網系統地區的污水處理，如居民點、旅游度假區、風景區等。

3.有污水回用需求的地區或場所，如賓館、洗車業、客機、流動廁所等。

4.高濃度、有毒、難降解工業廢水處理。如造紙、制糖、皮革等行業

5.垃圾填埋廠滲濾液的處理及回用6.小規模污水廠（站）的應用。

2 工藝與控制邏輯

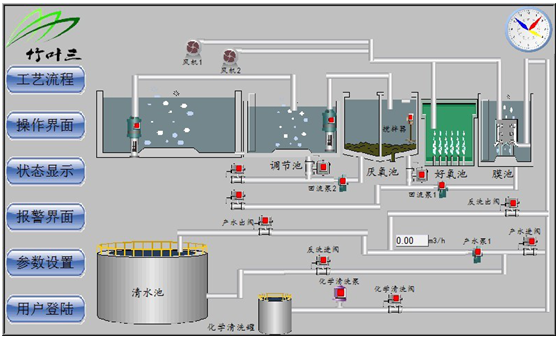

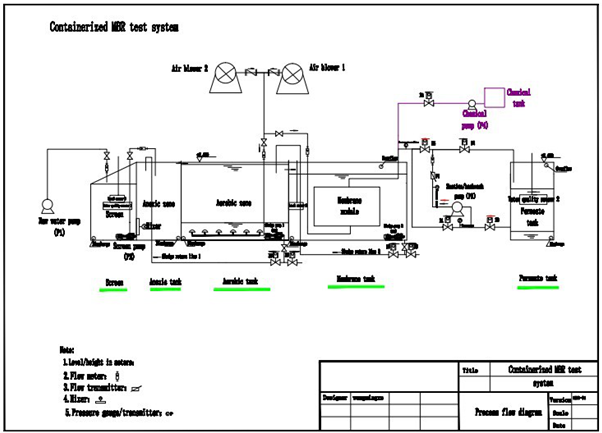

2.1工藝圖

工藝圖如下：

2.2控制邏輯圖

控制流程圖如下：


系統啟動后進行手動和自動的判斷，手動操作模式主要是用來測試各個輸入輸出，方便檢修。自動模式下，對各生產條件進行判斷，符號產水反洗條件后，進行定時的產水和反洗，當達到化學清洗的條件是，進行化學清洗。當化學清洗結束或系統停機時，執行一次反洗操作。

3 電氣圖紙

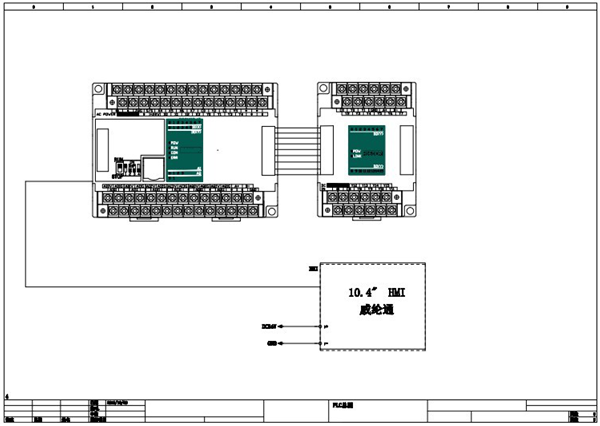

3.1電氣系統分布

本電氣系統有HMI和PLC及外圍傳感器，執行電機，執行閥組成，整個控制系統由一套海為PLC控制實現。


3.2 PLC輸入輸出

本設備共有4路模擬量輸入，1路模擬量輸出，2路數字量輸入，21路數字量輸出。

根據系統控制點數，選擇了海為PLC，主機S20M2R，擴展輸出模塊H16DOR

部分電路圖如下：

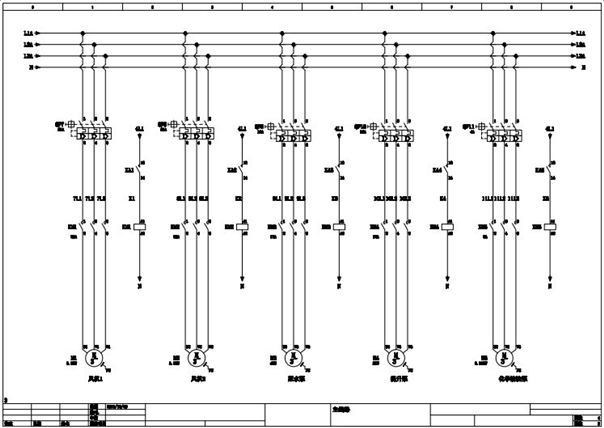

主線路圖

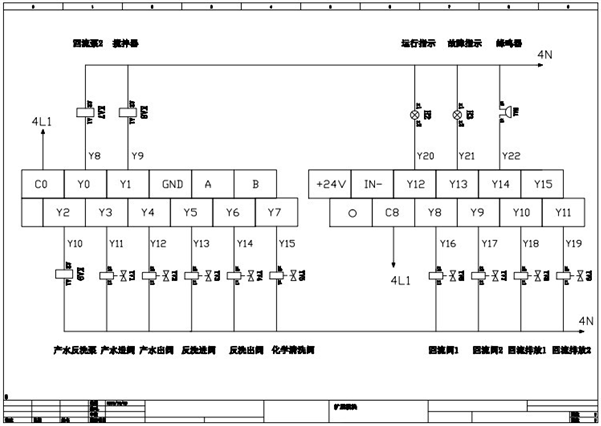

擴展輸出模塊

4 PLC程序調試

4.1手動模式

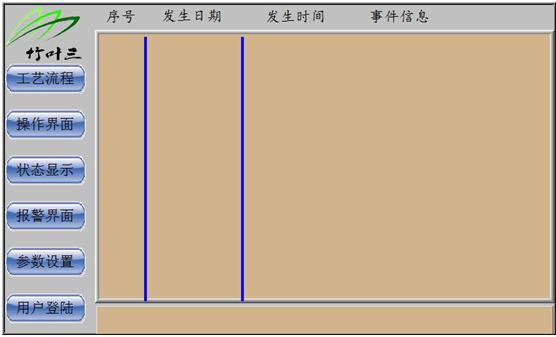

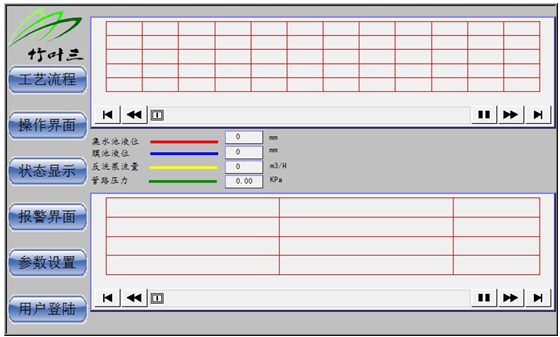

手動模式下可以開啟任一電機和閥門。操作按鈕在觸摸屏中制作，采用自保持的按鈕。

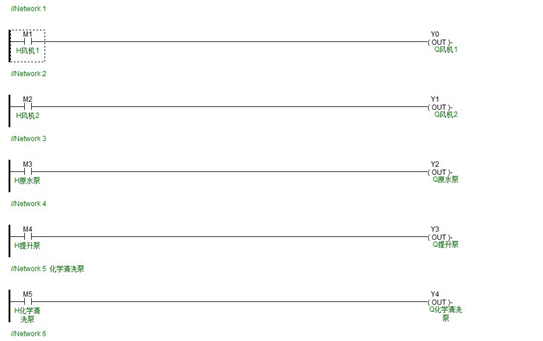

手動程序截圖如下：


4.2自動模式

自動檔位時，按自動開機，則按如下流程進行運行：

開啟原水泵，污水可以進入集水池，當集水池的液位非低液位狀態時，自動啟動提升泵，開始往膜池送水，同時，攪拌器開始工作，風機啟動，至此，自動控制準備就緒。各電機自動根據液位做相應的開啟和停止。具備產水，反洗，和化學清洗的條件。

風機啟動后，且膜池處于非低液位狀態下，打開產水進閥和產水出閥，啟動產水泵，開始進行產水的過程。運行指定時間后，打開反洗進水閥和出水閥，開始進行反洗的過程。反洗指定時間后，重新開始產水過程。如此循環運行。

當壓差超過負設定值（參數界面中），或設備連續運行指定時間后，則開啟化學清洗閥，停止產水泵，1秒鐘后，開啟化學泵，開始化學清洗過程，化學清洗時間到達后，開啟反洗閥，關閉化學清洗泵，1秒鐘后開啟反洗泵，運行10分鐘反洗。

反洗工作結束后，重新進入產水過程。如此循環運行。

當生產現場有緊急情況時，按下控制柜上的急停按鈕，PLC停止輸出，所有電機及閥門關閉。緊急情況解除后，復位急停按鈕，系統回到手動狀態，確認具體正常生產條件后，選擇自動開啟，繼續生產。

當點擊停止按鈕時，系統會停止產水泵和產水閥，進行最后一次反洗，反洗結束后，停止所有電機及閥門，系統恢復為手動檔位。

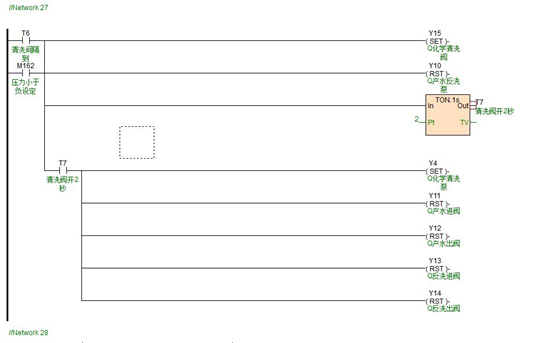

以下為部分程序示例。

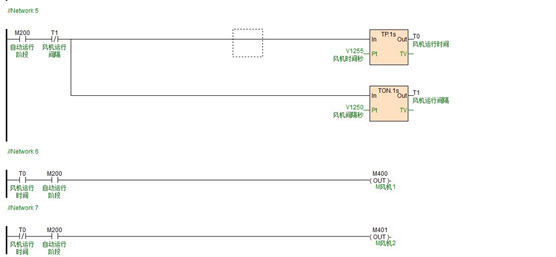

自動模式下，兩臺風機輪流啟動，切換時間在觸摸屏上設置。
